Berechnen Sie die Größe des Neigungswinkels der Seitenkante \([BS]\) gegen die Ebene \(E\) sowie das Volumen \(V\) der Pyramide.

(Teilergebnis: \(V = 216\))

(7 BE)

Lösung zu Teilaufgabe d



Neigungswinkel der Seitenkante \([BS]\) gegen die Ebene \(E\)

Der Neigungswinkel der Seitenkante \([BS]\) gegen die Ebene \(E\) entspricht dem Schnittwinkel \(\alpha\) zwischen der Geraden \(BS\), und der Ebene \(E\).

Schnittwinkel zwischen Gerade und Ebene

Schnittwinkel \(\boldsymbol{\alpha}\) zwischen Gerade und Ebene

Für \(0^{\circ} \leq \alpha \leq 90^{\circ}\) und \(0^{\circ} \leq \beta \leq 90^{\circ}\) gilt:

\[\begin{align*} \cos \beta &= \frac{\vert \overrightarrow{u} \circ \overrightarrow{n}_{E} \vert}{\vert \overrightarrow{u} \vert \cdot \vert \overrightarrow{n}_{E} \vert} \enspace \Rightarrow \enspace \beta = \cos^{-1}(\dots) \\[0.8em] \alpha &= 90^{\circ} - \beta \end{align*}\]

\[\sin \alpha = \frac{\vert \overrightarrow{u} \circ \overrightarrow{n}_{E} \vert}{\vert \overrightarrow{u} \vert \cdot \vert \overrightarrow{n}_{E} \vert} \enspace \Rightarrow \enspace \alpha = \sin^{-1}(\dots)\]

Veranschaulichung: Schnittwinkel zwischen Gerade und Ebene

Richtungsvektor \(\overrightarrow {u}_g\) der Geraden \(g\):



\[\overrightarrow {u}_g = \overrightarrow{BS} = \overrightarrow S - \overrightarrow B = \begin {pmatrix} 11{,}5 \\ 4 \\ -6 \end {pmatrix} - \begin {pmatrix} 6 \\ -7 \\ 1 \end {pmatrix} = \begin {pmatrix} 5{,}5 \\ 11 \\ -7 \end {pmatrix}\]



Normalenvektor \(\overrightarrow {n}_E\) der Ebene \(E\):



Aus Teilaufgabe c ist bekannt: \(\overrightarrow {n}_E = \begin {pmatrix} 2 \\ 1 \\ -2 \end {pmatrix}\).



Berechnung des Schnittwinkels \(\alpha\):

Betrag eines Vektors

Betrag eines Vektors

\[ \vert \overrightarrow{a} \vert = \sqrt{\overrightarrow{a} \circ \overrightarrow{a}} = \sqrt{{a_1}^2 + {a_2}^2 + {a_3}^2}\]

(vgl. Merkhilfe)

Skalarprodukt

Skalarprodukt

Unter dem Skalarprodukt \(\overrightarrow{a} \circ \overrightarrow{b}\) zweier Vektoren \(\overrightarrow{a}\) und \(\overrightarrow{b}\) versteht man das Produkt aus den Beträgen der beiden Vektoren und dem Kosinus des von den Vektoren eingeschlossenen Winkels \(\varphi\).

\[\overrightarrow{a} \circ \overrightarrow{b} = \vert \overrightarrow{a} \vert \cdot \vert \overrightarrow{b} \vert \cdot \cos{\varphi} \quad (0^{\circ} \leq \varphi \leq 180^{\circ})\]

Berechnung eines Skalarprodukts im \(\boldsymbol{\mathbb R^{3}}\) (vgl. Merkhilfe)

\[\overrightarrow{a} \circ \overrightarrow{b} = \begin{pmatrix} a_{1} \\ a_{2} \\ a_{3} \end{pmatrix} \circ \begin{pmatrix} b_{1} \\ b_{2} \\ b_{3} \end{pmatrix} = a_{1}b_{1} + a_{2}b_{2} + a_{3}b_{3}\]

\[\begin{align*} \sin \alpha &= \frac{\vert \overrightarrow u \circ \overrightarrow {n}_E \vert}{\vert \overrightarrow u \vert \cdot \vert \overrightarrow {n}_E \vert} \\[0.8em] &= \frac{\left|\begin {pmatrix} 5{,}5 \\ 11 \\ -7 \end {pmatrix} \circ \begin {pmatrix} 2 \\ 1 \\ -2 \end {pmatrix}\right|}{\left| \begin {pmatrix} 5{,}5 \\ 11 \\ -7 \end {pmatrix} \right| \cdot \left| \begin {pmatrix} 2 \\ 1 \\ -2 \end {pmatrix} \right|} \\[0.8em] &= \frac{\vert|5{,}5 \cdot 2 + 11 \cdot 1 + (-7) \cdot (-2)\vert}{\sqrt{5{,}5^2 + 11^2 + (-7)^2} \cdot \sqrt{2^2 + 1^2 + (-2)^2}} \\[0.8em] &= 0{,}847 \dots & &| \sin^{-1}(\dots) \\[0.8em] \alpha &\approx 58^{\circ} \end{align*}\]



Der Neigungswinkel der Seitenkante \([BS]\) gegen die Ebene \(E\) beträgt ca. 58°.



Volumen \(V\) der Pyramide



1. Lösungsansatz: Anwenden des Spatprodukts

Spatprodukt

Anwendung des Vekorprodukts - Spatprodukt (vgl. Merkhilfe)

Volumen eines Spats

\[V_{\text{Spat}} = \left| \left( \overrightarrow{a} \times \overrightarrow{b} \right) \circ \overrightarrow{c} \; \right|\]

Volumen einer dreiseitigen Pyramide

\[V_{\text{Pyramide}} = \frac{1}{6} \left| \left( \overrightarrow{a} \times \overrightarrow{b} \right) \circ \overrightarrow{c} \; \right|\]

Spatprodukt, Spatvolumen, Pyramidenvolumen

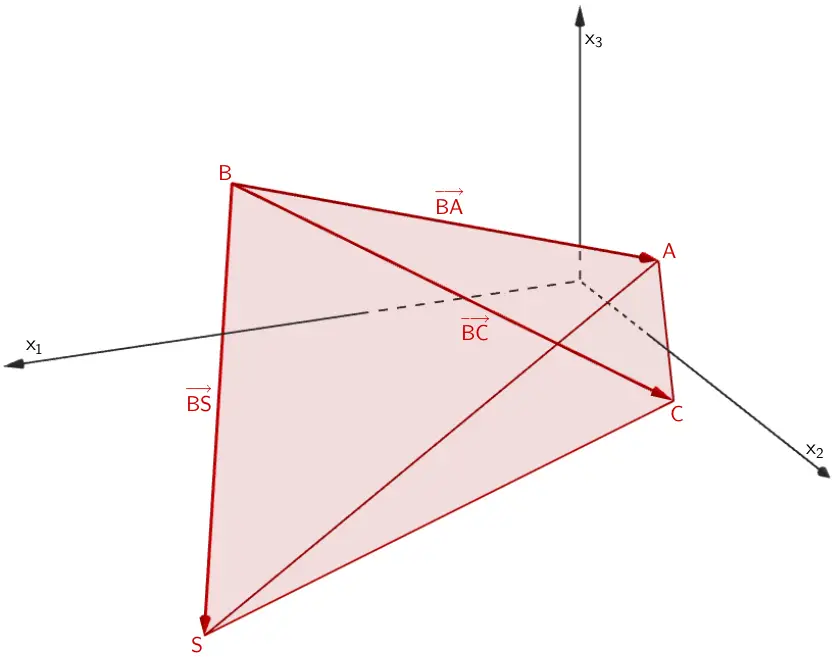

Lage der Pyramide ABCS im Koordinatensystem, Berechnung des Volumens mit Hilfe des Spatprodukts

Das Volumen \(V\) der Pyramide lässt sich durch Anwenden des Spatprodukts berechnen. Dazu wählt man beispielsweise die drei linear unabhängigen Vektoren \(\overrightarrow{BA}\,,\;\overrightarrow{BC}\) und \(\overrightarrow{BS}\).



\[V_{ABCS} = \frac{1}{6} \cdot \left| \left( \overrightarrow{BA} \times \overrightarrow{BC} \right) \circ \overrightarrow{BS}\;\right|\]



\[\overrightarrow{BA} = \overrightarrow A - \overrightarrow B = \begin {pmatrix} 1 \\ 7 \\ 3 \end {pmatrix} - \begin {pmatrix} 6 \\ -7 \\ 1 \end {pmatrix} = \begin {pmatrix} -5 \\ 14 \\ 2 \end {pmatrix}\]

\[\overrightarrow{BC} = \overrightarrow C - \overrightarrow B = \begin {pmatrix} -2 \\ 1 \\ -3 \end {pmatrix} - \begin {pmatrix} 6 \\ -7 \\ 1 \end {pmatrix} = \begin {pmatrix} -8 \\ 8 \\ -4 \end {pmatrix}\]

\(\overrightarrow{BS} = \begin {pmatrix} 5{,}5 \\ 11 \\ -7 \end {pmatrix}\) (siehe oben)

Vektorprodukt

Vektorprodukt (Kreuzprodukt)

Das Vektorprodukt \(\overrightarrow{a} \times \overrightarrow{b}\) zweier Vektoren \(\overrightarrow{a}\) und \(\overrightarrow{b}\) erzeugt einen neuen Vektor \(\overrightarrow{c} = \overrightarrow{a} \times \overrightarrow{b}\) mit den Eigenschaften:

\(\overrightarrow{c}\) ist sowohl zu \(\overrightarrow{a}\) als auch zu \(\overrightarrow{b}\) senkrecht.

\[\overrightarrow{c} = \overrightarrow{a} \times \overrightarrow{b} \quad \Longrightarrow \quad \overrightarrow{c} \perp \overrightarrow{a}, \enspace \overrightarrow{c} \perp \overrightarrow{b}\]

Der Betrag des Vektorprodukts zweier Vektoren \(\overrightarrow{a}\) und \(\overrightarrow{b}\) ist gleich dem Produkt aus den Beträgen der Vektoren \(\overrightarrow{a}\) und \(\overrightarrow{b}\) und dem Sinus des von ihnen eingeschlossenen Winkels \(\varphi\).

\[\vert \overrightarrow{a} \times \overrightarrow{b} \vert = \vert \overrightarrow{a} \vert \cdot \vert \overrightarrow{b} \vert \cdot \sin{\varphi} \quad (0^{\circ} \leq \varphi \leq 180^{\circ})\]

Die Vektoren \(\overrightarrow{a}\), \(\overrightarrow{b}\) und \(\overrightarrow{c}\) bilden in dieser Reihenfolge ein Rechtssystem. Rechtehandregel: Weist \(\overrightarrow{a}\) in Richtung des Daumens und \(\overrightarrow{b}\) in Richtung des Zeigefingers, dann weist \(\overrightarrow{c} = \overrightarrow{a} \times \overrightarrow{b}\) in Richtung des Mittelfingers.

Berechnung eines Vektorprodukts im \(\boldsymbol{\mathbb R^{3}}\) (vgl. Merkhilfe)

\[\overrightarrow{a} \times \overrightarrow{b} = \begin {pmatrix} a_1 \\ a_2 \\ a_3 \end {pmatrix} \times \begin {pmatrix} b_1 \\ b_2 \\ b_3 \end {pmatrix} = \begin {pmatrix} a_2 \cdot b_3 - a_3 \cdot b_2 \\ a_3 \cdot b_1 - a_1 \cdot b_3 \\ a_1 \cdot b_2 - a_2 \cdot b_1 \end {pmatrix}\]

Skalarprodukt

Skalarprodukt

Unter dem Skalarprodukt \(\overrightarrow{a} \circ \overrightarrow{b}\) zweier Vektoren \(\overrightarrow{a}\) und \(\overrightarrow{b}\) versteht man das Produkt aus den Beträgen der beiden Vektoren und dem Kosinus des von den Vektoren eingeschlossenen Winkels \(\varphi\).

\[\overrightarrow{a} \circ \overrightarrow{b} = \vert \overrightarrow{a} \vert \cdot \vert \overrightarrow{b} \vert \cdot \cos{\varphi} \quad (0^{\circ} \leq \varphi \leq 180^{\circ})\]

Berechnung eines Skalarprodukts im \(\boldsymbol{\mathbb R^{3}}\) (vgl. Merkhilfe)

\[\overrightarrow{a} \circ \overrightarrow{b} = \begin{pmatrix} a_{1} \\ a_{2} \\ a_{3} \end{pmatrix} \circ \begin{pmatrix} b_{1} \\ b_{2} \\ b_{3} \end{pmatrix} = a_{1}b_{1} + a_{2}b_{2} + a_{3}b_{3}\]

\[ \begin {align*} V_{ABCS} &= \frac{1}{6} \cdot \left| \left( \overrightarrow{BA} \times \overrightarrow{BC} \right) \circ \overrightarrow{BS}\;\right| \\[0.8em] &= \frac{1}{6} \cdot \left| \left[ \begin {pmatrix} -5 \\ 14 \\ 2 \end {pmatrix} \times \begin {pmatrix} -8 \\ 8 \\ -4 \end {pmatrix} \right] \circ \begin {pmatrix} 5{,}5 \\ 11 \\ -7 \end {pmatrix} \right| \\[0.8em] &= \frac{1}{6} \cdot \left| \begin {pmatrix} 14 & \cdot & (-4) & - & 2 & \cdot & 8 \\ 2 & \cdot & (-8) & - & (-5) & \cdot & (-4) \\ (-5) & \cdot & 8 & - & 14 & \cdot & (-8) \end {pmatrix} \circ \begin {pmatrix} 5{,}5 \\ 11 \\ -7 \end {pmatrix} \right| \\[0.8em] &= \frac{1}{6} \cdot \left| \begin {pmatrix} -72 \\ -36 \\ 72 \end {pmatrix} \circ \begin {pmatrix} 5{,}5 \\ 11 \\ -7 \end {pmatrix} \right| \\[0.8em] &= \frac{1}{6} \cdot \left| (-72) \cdot 5{,}5 + (-36) \cdot 11 + 72 \cdot (-7) \right| \\[0.8em] &= \frac{1}{6} \cdot \left| -1296 \right| \\[0.8em] &= 216 \end {align*} \]



Das Volumen \(V_{ABCS}\) der Pyramide \(ABCS\) beträgt \(216\) VE (Volumeneinheiten).



2. Lösungsansatz: Höhe der Pyramide bestimmen



Die Höhe der Pyramide \(ABCS\) ist gleich dem Abstand der Spitze \(S\) von der Grundfläche \(ABC\), welche die Ebene \(E\) festlegt (siehe Teilaufgabe c).

Volumen einer Pyramide

Volumen einer Pyramide

\[V = \frac{1}{3} \cdot G \cdot h\]

\(G\): Flächeninhalt der Grundfläche der Pyramide

\(h\): Höhe der Pyramide

(vgl. Merkhilfe)

\[V = \frac{1}{3} \cdot A_{ABC} \cdot h\,; \quad h = d\,(S;E)\]



Höhe \(h\) der Pyramide \(ABCS\) bestimmen:

Abstand Punkt - Ebene

Abstand eines Punktes von einer Ebene

Für den Abstand \(d(P;E)\) eines Punktes \(P(p_{1}|p_{2}|p_{3})\) zu einer in der Hesseschen Normalenform (HNF) vorliegenden Ebene \(E\) gilt:

Vektordarstellung

\[E \colon \overrightarrow{n}^{0}_{E} \circ (\overrightarrow{X} - \overrightarrow{A}) = 0 \enspace (\text{HNF})\]

\[d(P;E) = \left| \overrightarrow{n}^{0}_{E} \circ (\overrightarrow{P} - \overrightarrow{A}) \right|\]

Koordinatendarstellung

\[E \colon \frac{n_{1}x_{1} + n_{2}x_{2} + n_{3}x_{3} + n_{0}}{\sqrt{n_{1}^{2} + n_{2}^{2} + n_{3}^{2}}} = 0 \enspace (\text{HNF})\]

\[d(P;E) = \left| \frac{n_{1}p_{1} + n_{2}p_{2} + n_{3}p_{3} + n_{0}}{\sqrt{n_{1}^{2} + n_{2}^{2} + n_{3}^{2}}} \right|\]

Dabei ist \(\overrightarrow{n}^{0}_{E} = \dfrac{\overrightarrow{n}_{E}}{\vert \overrightarrow{n}_{E} \vert}\) der Einheitsvektor des Normalenvektors \(\overrightarrow{n}_{E}\) der Ebene \(E\).

\(E \colon \enspace 2x_1 + x_2 -2 x_3 - 3 = 0\;\) (siehe Teilaufgabe c)

\[\overrightarrow{n}_E = \begin{pmatrix} 2 \\ 1 \\ -2 \end{pmatrix}\]

Betrag eines Vektors

Betrag eines Vektors

\[ \vert \overrightarrow{a} \vert = \sqrt{\overrightarrow{a} \circ \overrightarrow{a}} = \sqrt{{a_1}^2 + {a_2}^2 + {a_3}^2}\]

(vgl. Merkhilfe)

\[\vert \overrightarrow{n}_E \vert = \left| \begin{pmatrix} 2 \\ 1 \\ -2 \end{pmatrix} \right| = \sqrt{2^2 + 1^2 + (-2)^2} = 3\]



\[E^{HNF} \colon \enspace \frac{2x_1 + x_2 - 2x_3}{3} = 0\]



Abstand \(d\,(S;E)\) berechnen:



\[S\,(11{,}5|4|-6)\]



\[d\,(S;E) = \left| \frac{2s_1 + s_2 - 2s_3 - 3}{3} \right| = \left| \frac{2 \cdot 11{,}5 + 4 - 2 \cdot (-6) - 3}{3} \right| = 12\]

\[\Longrightarrow \quad h = 12\]



Grundfläche der Pyramide berechnen:



Die Längen der Katheten \([CA]\) und \([CB]\) des rechtwinkligen Dreiecks \(ABC\) sind aus den Teilaufgaben a, b bekannt:



\[\overline{CA} = 9\,; \quad \overline{CB} = 12\]



\[A_{ABC} = \frac{1}{2} \cdot \overline{CA} \cdot \overline{CB} = \frac{1}{2} \cdot 9 \cdot 12 = 54\]



Volumen \(V\) der Pyramide \(ABCS\) berechnen:



\[V = \frac{1}{3} \cdot A_{ABC} \cdot h = \frac{1}{3} \cdot 54 \cdot 12 = 216\]
