Bestimmen Sie unter Verwendung eines geeignet gewählten kartesischen Koordinatensystems eine Gleichung für die Gerade, die durch die Punkte \(B\) und \(S\) verläuft.

Zeichnen Sie das gewählte Koordinatensystem in die Abbildung ein.

(3 BE)

Lösung zu Teilaufgabe 2b



Geradengleichung in Parameterform



Nachfolgend seien drei Möglichkeiten für ein geeignetes Koordinatensystem erläutert.



1. Möglichkeit: Punkt \(A\) liegt im Koordinatenursprung



Pyramide ABCDS mit einbeschriebener Stufenpyramide, Gerade BS

Wählt man Punkt \(A\) als Ursprung des Koordinatensystems und die Strecke \([AB]\) auf der \(x_{2}\)-Achse sowie die Strecke \([AD]\) auf der \(x_{1}\)-Achse, liegt die Pyramide \(ABCDS\) im II. Oktanten.



Koordinaten der Punkte \(B\) und \(S\) entnehmen:



\[B\,(0|7|0)\,, \enspace S\,(-3{,}5|3{,}5|3{,}5)\]



Gleichung der Geraden \(BS\) bestimmen:

Es sei \(B\) der Aufpunkt der Geradengleichung von \(BS\).



\[\begin{align*}BS \colon \overrightarrow{X} &= \overrightarrow{B} + \mu \cdot \overrightarrow{BS} \\[0.8em] BS \colon \overrightarrow{X} &= \overrightarrow{B} + \mu \cdot (\overrightarrow{S} - \overrightarrow{B}) \\[0.8em] BS \colon \overrightarrow{X} &= \begin{pmatrix} 0 \\ 7 \\ 0 \end{pmatrix} + \mu \cdot \left[\begin{pmatrix} -3{,}5 \\ 3{,}5 \\ 3{,}5 \end{pmatrix} - \begin{pmatrix} 0 \\ 7 \\ 0 \end{pmatrix} \right] \\[0.8em] BS \colon \overrightarrow{X} &= \begin{pmatrix} 0 \\ 7 \\ 0 \end{pmatrix} + \mu \cdot \begin{pmatrix} -3{,}5 \\ -3{,}5 \\ 3{,}5 \end{pmatrix} \end{align*}\]



2. Möglichkeit: Punkt \(B\) liegt im Koordinatenursprung



Pyramide ABCDS mit einbeschriebener Stufenpyramide, Gerade BS

Wählt man Punkt \(B\) als Ursprung des Koordinatensystems und die Strecke \([AB]\) auf der \(x_{2}\)-Achse sowie die Strecke \([BC]\) auf der \(x_{1}\)-Achse, liegt die Pyramide \(ABCDS\) im III. Oktanten.



Koordinaten der Punkte \(B\) und \(S\) entnehmen:



\[B\,(0|0|0)\,, \enspace S\,(-3{,}5|-3{,}5|3{,}5)\]



Gleichung der Geraden \(BS\) bestimmen:

Es sei \(B\) der Aufpunkt der Geradengleichung von \(BS\).



\[\begin{align*}BS \colon \overrightarrow{X} &= \overrightarrow{B} + \lambda \cdot \overrightarrow{BS} & &| \; \overrightarrow{B} = \overrightarrow{0} \\[0.8em] BS \colon \overrightarrow{X} &= \lambda \cdot \overrightarrow{S} \\[0.8em] BS \colon \overrightarrow{X} &= \lambda \cdot \begin{pmatrix} -3{,}5 \\ -3{,}5 \\ 3{,}5 \end{pmatrix} \end{align*}\]



3. Möglichkeit: Punkt \(C\) liegt im Koordinatenursprung

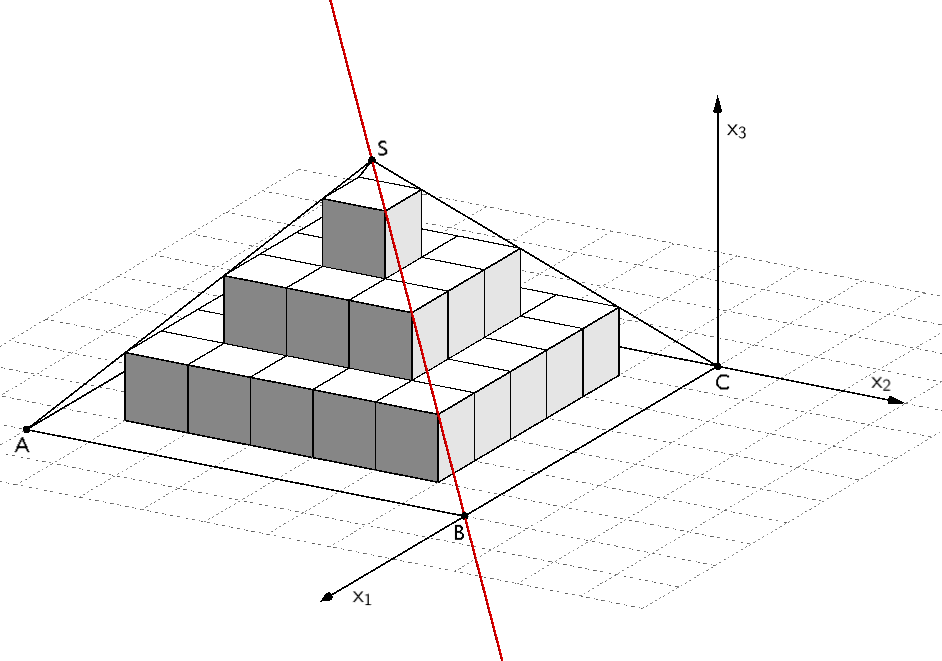

Pyramide ABCDS mit einbeschriebener Stufenpyramide, Gerade BS

Wählt man Punkt \(C\) als Ursprung des Koordinatensystems und die Strecke \([DC]\) auf der \(x_{2}\)-Achse sowie die Strecke \([BC]\) auf der \(x_{1}\)-Achse, liegt die Pyramide \(ABCDS\) im IV. Oktanten.



Koordinaten der Punkte \(B\) und \(S\) entnehmen:



\[B\,(7|0|0)\,, \enspace S\,(3{,}5|-3{,}5|3{,}5)\]



Gleichung der Geraden \(BS\) bestimmen:

Es sei \(B\) der Aufpunkt der Geradengleichung von \(BS\).



\[\begin{align*}BS \colon \overrightarrow{X} &= \overrightarrow{B} + \nu \cdot \overrightarrow{BS} \\[0.8em] BS \colon \overrightarrow{X} &= \overrightarrow{B} + \nu \cdot (\overrightarrow{S} - \overrightarrow{B}) \\[0.8em] BS \colon \overrightarrow{X} &= \begin{pmatrix} 7 \\ 0 \\ 0 \end{pmatrix} + \nu \cdot \left[\begin{pmatrix} 3{,}5 \\ -3{,}5 \\ 3{,}5 \end{pmatrix} - \begin{pmatrix} 7 \\ 0 \\ 0 \end{pmatrix} \right] \\[0.8em] BS \colon \overrightarrow{X} &= \begin{pmatrix} 7 \\ 0 \\ 0 \end{pmatrix} + \nu \cdot \begin{pmatrix} -3{,}5 \\ -3{,}5 \\ 3{,}5 \end{pmatrix} \end{align*}\]
