Die Punkte \(A\), \(B\), \(E\) und \(F\) liegen in der Ebene \(L\). Ermitteln Sie eine Gleichung von \(L\) in Normalenform.

(zur Kontrolle: \(L \colon 2x_{1} + 2x_{2} + 3x_{3} - 12 = 0\))

(4 BE)

Lösung zu Teilaufgabe b



Normalenvektor der Ebene L

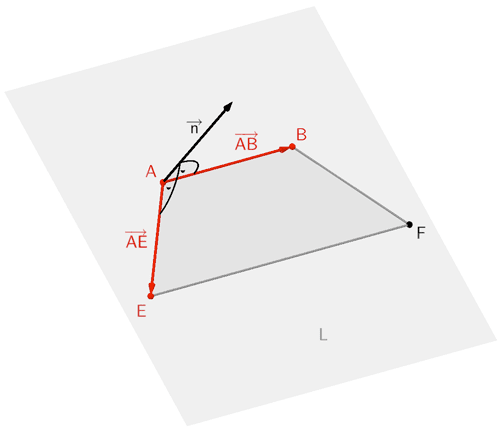

Beispielsweise liefert das Vektorprodukt \(\overrightarrow{AB} \times \overrightarrow{AE}\) der beiden linear unabhängigen Verbindungsvektoren \(\overrightarrow{AB}\) und \(\overrightarrow{AE}\) einen Normalenvektor \(\overrightarrow{n}\) der Ebene \(L\). Als Aufpunkt wählt man einen der gegebenen Punkte \(A\), \(B\), \(E\) oder \(F\). Damit lässt sich eine Gleichung der Ebene \(L\) in Normalenform angeben.

Der Ansatz kann mithilfe der Normalenform in Vektordarstellung oder in Koordinatendarstellung erfolgen. Die Aufgabenstellung nennt zur Kontrolle eine Gleichung der Ebene \(L\) in Normalenform in Koordinatendarstellung.

Ebenengleichung in Normalenform

Ebenengleichung in Normalenform (vgl. Merkhilfe)

Jede Ebene lässt sich durch eine Gleichung in Normalenform beschreiben. Ist \(A\) ein beliebiger Aufpunkt der Ebene \(E\) und \(\overrightarrow{n}_{E}\) ein Normalenvektor von \(E\), so erfüllt jeder Punkt \(X\) der Ebene \(E\) folgende Gleichungen:

Normalenform in Vektordarstellung

\[E \colon \overrightarrow{n}_{E} \circ (\overrightarrow{X} - \overrightarrow{A}) = 0\]

Veranschaulichung: Ebenengleichung in Normalenform in Vektordarstellung

Normalenform in Koordinatendarstellung

\[E \colon n_{1}x_{1} + n_{2}x_{2} + n_{3}x_{3} + n_{0} = 0\]

mit \(n_{0} = -(\overrightarrow{n}_{E} \circ \overrightarrow{A}) = - \: n_{1}a_{1} - n_{2}a_{2} - n_{3}a_{3}\)

\(n_{1}\), \(n_{2}\) und \(n_{3}\): Koordinaten eines Normalenvektors \(\overrightarrow{n}_{E}\)

Linear unabhängige Verbindungsvektoren \(\overrightarrow{AB}\) und \(\overrightarrow{AE}\) berechnen:

Lineare (Un-)Abhängigkeit von Vektoren

Lineare (Un-)Abhängigkeit von zwei Vektoren

Zwei Vektoren \(\overrightarrow{a}\) und \(\overrightarrow{b}\) sind

linear abhängig, wenn

\(\overrightarrow{a} \parallel \overrightarrow{b}\quad\) bzw. \(\quad\overrightarrow{a} = k \cdot \overrightarrow{b}\,; \enspace k \in \mathbb R \quad\) gilt.

linear unabhängig, wenn

\(\overrightarrow{a} \nparallel \overrightarrow{b}\quad\) bzw. \(\quad\overrightarrow{a} \neq k \cdot \overrightarrow{b}\,; \enspace k \in \mathbb R \quad\) gilt.



Lineare (Un-)Abhängigkeit von drei Vektoren

Drei Vektoren \(\overrightarrow{a}\), \(\overrightarrow{b}\) und \(\overrightarrow{c}\) sind

linear abhängig, wenn

sie in einer Ebene liegen bzw. wenn

die lineare Vektorgleichung \(\overrightarrow{c} = r \cdot \overrightarrow{a} + s \cdot \overrightarrow{b}\) eine eindeutige Lösung hat.

linear unabhängig, wenn

sie den Raum \(\mathbb R^{3}\) aufspannen bzw. wenn

die lineare Vektorgleichung \(\overrightarrow{c} = r \cdot \overrightarrow{a} + s \cdot \overrightarrow{b}\) keine Lösung hat.

Bei der Untersuchung der linearen (Un)Abhängigkeit dreier Vektoren spielt es keine Rolle, welche der drei Vektoren \(\overrightarrow{a}\), \(\overrightarrow{b}\) oder \(\overrightarrow{c}\) man als Linearkombination der beiden anderen Vektoren darzustellen versucht.

\(A(3|0|2)\), \(B(0|3|2)\), \(E(6|0|0)\), \(F(0|6|0)\)



\[\overrightarrow{AB} = \overrightarrow{B} - \overrightarrow{A} = \begin{pmatrix} 0 \\ 3 \\ 2 \end{pmatrix} - \begin{pmatrix} 3 \\ 0 \\ 2 \end{pmatrix} = \begin{pmatrix} -3 \\ 3 \\ 0 \end{pmatrix}\]

\[\overrightarrow{AE} = \overrightarrow{E} - \overrightarrow{A} = \begin{pmatrix} 6 \\ 0 \\ 0 \end{pmatrix} - \begin{pmatrix} 3 \\ 0 \\ 2 \end{pmatrix} = \begin{pmatrix} 3 \\ 0 \\ -2 \end{pmatrix}\]



Normalenvektor \(\overrightarrow{n}\) der Ebene \(L\) ermitteln:

Vektorprodukt

Vektorprodukt (Kreuzprodukt)

Das Vektorprodukt \(\overrightarrow{a} \times \overrightarrow{b}\) zweier Vektoren \(\overrightarrow{a}\) und \(\overrightarrow{b}\) erzeugt einen neuen Vektor \(\overrightarrow{c} = \overrightarrow{a} \times \overrightarrow{b}\) mit den Eigenschaften:

\(\overrightarrow{c}\) ist sowohl zu \(\overrightarrow{a}\) als auch zu \(\overrightarrow{b}\) senkrecht.

\[\overrightarrow{c} = \overrightarrow{a} \times \overrightarrow{b} \quad \Longrightarrow \quad \overrightarrow{c} \perp \overrightarrow{a}, \enspace \overrightarrow{c} \perp \overrightarrow{b}\]

Der Betrag des Vektorprodukts zweier Vektoren \(\overrightarrow{a}\) und \(\overrightarrow{b}\) ist gleich dem Produkt aus den Beträgen der Vektoren \(\overrightarrow{a}\) und \(\overrightarrow{b}\) und dem Sinus des von ihnen eingeschlossenen Winkels \(\varphi\).

\[\vert \overrightarrow{a} \times \overrightarrow{b} \vert = \vert \overrightarrow{a} \vert \cdot \vert \overrightarrow{b} \vert \cdot \sin{\varphi} \quad (0^{\circ} \leq \varphi \leq 180^{\circ})\]

Die Vektoren \(\overrightarrow{a}\), \(\overrightarrow{b}\) und \(\overrightarrow{c}\) bilden in dieser Reihenfolge ein Rechtssystem. Rechtehandregel: Weist \(\overrightarrow{a}\) in Richtung des Daumens und \(\overrightarrow{b}\) in Richtung des Zeigefingers, dann weist \(\overrightarrow{c} = \overrightarrow{a} \times \overrightarrow{b}\) in Richtung des Mittelfingers.

Berechnung eines Vektorprodukts im \(\boldsymbol{\mathbb R^{3}}\) (vgl. Merkhilfe)

\[\overrightarrow{a} \times \overrightarrow{b} = \begin {pmatrix} a_1 \\ a_2 \\ a_3 \end {pmatrix} \times \begin {pmatrix} b_1 \\ b_2 \\ b_3 \end {pmatrix} = \begin {pmatrix} a_2 \cdot b_3 - a_3 \cdot b_2 \\ a_3 \cdot b_1 - a_1 \cdot b_3 \\ a_1 \cdot b_2 - a_2 \cdot b_1 \end {pmatrix}\]

\[\begin{align*} \overrightarrow{AB} \times \overrightarrow{AE} &= \begin{pmatrix} -3 \\ 3 \\ 0 \end{pmatrix} \times \begin{pmatrix} 3 \\ 0 \\ -2 \end{pmatrix} \\[0.8em] &= \begin{pmatrix} 3 & \cdot & (-2) & - & 0 & \cdot & 0 \\ 0 & \cdot & 3 & - & (-3) & \cdot & (-2) \\ (-3) & \cdot & 0 & - & 3 & \cdot & 3 \end{pmatrix} \\[0.8em] &= \begin{pmatrix} -6 \\ -6 \\ -9 \end{pmatrix} = (-3) \cdot \begin{pmatrix} 2 \\ 2 \\ 3 \end{pmatrix} \end{align*}\]



Der Vektor \(\overrightarrow{n} = \begin{pmatrix} 2 \\ 2 \\ 3 \end{pmatrix}\) ist also ein Normalenvektor der Ebene \(L\).



Gleichung der Ebene \(L\) in Normalenform formulieren:

Der Punkt \(A(3|0|2)\) dient beispielsweise als Aufpunkt.



1. Möglichkeit: Ansatz mit der Normalenform in Vektordarstellung

Ebenengleichung in Normalenform

Ebenengleichung in Normalenform (vgl. Merkhilfe)

Jede Ebene lässt sich durch eine Gleichung in Normalenform beschreiben. Ist \(A\) ein beliebiger Aufpunkt der Ebene \(E\) und \(\overrightarrow{n}_{E}\) ein Normalenvektor von \(E\), so erfüllt jeder Punkt \(X\) der Ebene \(E\) folgende Gleichungen:

Normalenform in Vektordarstellung

\[E \colon \overrightarrow{n}_{E} \circ (\overrightarrow{X} - \overrightarrow{A}) = 0\]

Veranschaulichung: Ebenengleichung in Normalenform in Vektordarstellung

Normalenform in Koordinatendarstellung

\[E \colon n_{1}x_{1} + n_{2}x_{2} + n_{3}x_{3} + n_{0} = 0\]

mit \(n_{0} = -(\overrightarrow{n}_{E} \circ \overrightarrow{A}) = - \: n_{1}a_{1} - n_{2}a_{2} - n_{3}a_{3}\)

\(n_{1}\), \(n_{2}\) und \(n_{3}\): Koordinaten eines Normalenvektors \(\overrightarrow{n}_{E}\)

\[\begin{align*} L \colon &\overrightarrow{n} \circ (\overrightarrow{X} - \overrightarrow{A}) = 0 \\[0.8em] L \colon &\begin{pmatrix} 2 \\ 2 \\ 3 \end{pmatrix} \circ \left[ \overrightarrow{X} - \begin{pmatrix} 3 \\ 0 \\ 2 \end{pmatrix} \right] = 0 \\[0.8em] &\textcolor{#0087c1}{2 \cdot (x_{1} - 3) + 2 \cdot (x_{2} - 0) + 3 \cdot (x_{3} - 2) = 0} \\[0.8em] &\textcolor{#0087c1}{2x_{1} - 6 + 2x_{2} + 3x_{3} - 6 = 0} \\[0.8em] \textcolor{#0087c1}{L \colon} \, &\textcolor{#0087c1}{2x_{1} + 2x_{2} + 3x_{3} - 12 = 0} \end{align*}\]



Anmerkung:

Da die Aufgabe keine bestimmte Darstellung der Normalenform verlangt, ist das Ausmultiplizieren des Skalarprodukts, d.h. die Umwandlung in die Koordinatendarstellung, nicht unbedingt notwendig.



2. Möglichkeit: Ansatz mit der Normalenform in Koordinatendarstellung

Ebenengleichung in Normalenform

Ebenengleichung in Normalenform (vgl. Merkhilfe)

Jede Ebene lässt sich durch eine Gleichung in Normalenform beschreiben. Ist \(A\) ein beliebiger Aufpunkt der Ebene \(E\) und \(\overrightarrow{n}_{E}\) ein Normalenvektor von \(E\), so erfüllt jeder Punkt \(X\) der Ebene \(E\) folgende Gleichungen:

Normalenform in Vektordarstellung

\[E \colon \overrightarrow{n}_{E} \circ (\overrightarrow{X} - \overrightarrow{A}) = 0\]

Veranschaulichung: Ebenengleichung in Normalenform in Vektordarstellung

Normalenform in Koordinatendarstellung

\[E \colon n_{1}x_{1} + n_{2}x_{2} + n_{3}x_{3} + n_{0} = 0\]

mit \(n_{0} = -(\overrightarrow{n}_{E} \circ \overrightarrow{A}) = - \: n_{1}a_{1} - n_{2}a_{2} - n_{3}a_{3}\)

\(n_{1}\), \(n_{2}\) und \(n_{3}\): Koordinaten eines Normalenvektors \(\overrightarrow{n}_{E}\)

\(\overrightarrow{n} = \begin{pmatrix} 2 \\ 2 \\ 3 \end{pmatrix}\), \(A(3|0|2)\)



\[\begin{align*} &L \colon n_{1}x_{1} + n_{2}x_{2} + n_{3}x_{3} + n_{0} = 0 \\[0.8em] &L \colon 2x_{1} + 2x_{2} + 3x_{3} + n_{0} = 0 \end{align*}\]



\[\begin{align*}A \in L \colon 2 \cdot 3 + 2 \cdot 0 + 3 \cdot 2 + n_{0} &= 0 \\[0.8em] 12 + n_{0} &= 0 &&| - 12 \\[0.8em] n_{0} &= -12 \end{align*}\]



\[\Longrightarrow \quad L \colon 2x_{1} + 2x_{2} + 3x_{3} - 12 = 0\]
