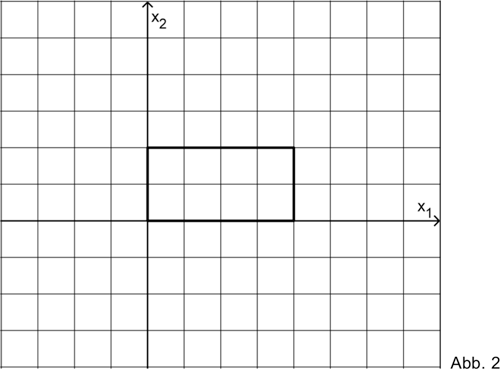

Die Abbildung 2 zeigt den Grundriss des Hallenmodells in der \(x_{1}x_{2}\)-Ebene. Stellen Sie unter Verwendung der bisherigen Ergebnisse den Schattenbereich der Flutlichtanlage in der Abbildung exakt dar.

Abbildung 2 Geometrie 1 Prüfungsteil B Mathematik Abitur Bayern 2020

(4 BE)

Lösung zu Teilaufgabe f

Mithilfe der aus Teilaufgabe e bekannten Gleichung der Schnittgerade \(g\) der Ebene \(F\) und der \(x_{1}x_{2}\)-Ebene (vgl. Kontrollergebnis) sowie unter Berücksichtigung der Lage der Lichtquelle \(L\) (vgl. Teilaufgabe d) lässt sich der Schattenbereich der Flutlichtanlage exakt darstellen.

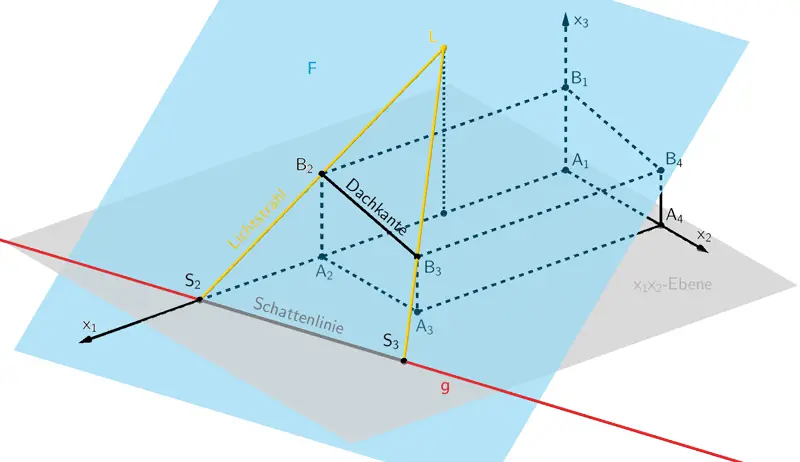

Schattenlinie [S₂S₃] der Dachkante [B₂B₃], Schnittpunkt S₂ der Schnittgerade g mit der x₁-Achse

Da die Ebene \(\textcolor{#0087c1}{F}\) die Punkte \(\textcolor{#e9b509}{L}\) (Lichtquelle), \(B_{2}\) und \(B_{3}\) (Dachpunkte) enthält (vgl. Teilaufgabe d), liegt die Schattenlinie \([S_{2}S_{3}]\) der Dachkante \([B_{2}B_{3}]\) auf der Schnittgeraden \(\textcolor{#cc071e}{g}\) der Ebene \(\textcolor{#0087c1}{F}\) und der \(x_{1}x_{2}\)-Ebene (vgl. Teilaufgabe e).

Die Punkte \(L(10|\textcolor{#89ba17}{0}|12)\) und \(B_{2}(20|\textcolor{#89ba17}{0}|6)\) liegen in der \(\textcolor{#89ba17}{x_{1}x_{3}}\)-Ebene. Deshalb liegt der Schattenpunkt \(S_{2}\) des Dachpunktes \(B_{2}\) sowohl in der \(x_{1}x_{3}\)-Ebene als auch in der \(x_{1}x_{2}\)-Ebene (Projektionsebene) und damit auf der \(x_{1}\)-Achse. Der Schattenpunkt \(S_{2}\) ist der Schnittpunkt von \(\textcolor{#cc071e}{g}\) mit der \(x_{1}\)-Achse.



Koordinaten des Schattenpunktes \(S_{2}\) des Dachpunktes \(B_{2}\)

Aus Teilaufgabe 1e ist die Gleichung der Schnittgeraden \(g\) der Ebene \(F\) und der \(x_{1}x_{2}\)-Ebene bekannt.



\[g \colon \overrightarrow{X} = \textcolor{#89ba17}{\begin{pmatrix} 30 \\ 0 \\ 0 \end{pmatrix}} + \lambda \cdot \begin{pmatrix} 1 \\ -3 \\ 0 \end{pmatrix}; \; \lambda \in \mathbb R\]



Die Geradengleichung verwendet den Aufpunkt \(\textcolor{#89ba17}{(30|0|0)}\). Die \(x_{2}\)- und die \(x_{3}\)-Koordinate des Aufpunkts haben den Wert Null. Deshalb liegt der Punkt auf der \(\textcolor{#89ba17}{x_{1}}\)-Achse. Der Aufpunkt von \(g\) ist somit der Schattenpunkt \(\textcolor{#89ba17}{S_{2}}\) des Dachpunktes \(B_{2}\).



\[\textcolor{#89ba17}{S_{2}(30|0|0)}\]



Schnittgerade \(g\) in Abbildung 2 einzeichnen

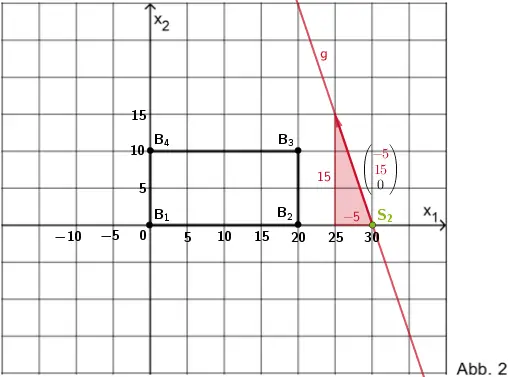

Schnittgerade g, Schattenpunkt S₂(30|0|0) des Dachpunktes B₂

Abbildung 2 zeigt die Aufsicht auf die \(x_{1}x_{2}\)-Ebene. Das abgebildete Rechteck stellt die Dachfläche der Mehrzweckhalle dar. Da die Mehrzweckhalle 20 m lang ist (vgl. Angabe) entspricht die Seitenlänge eines Kästchens 5 LE (Längeneinheiten).

Bei dieser Skalierung ist es schwierig, die Schnittgerade \(\textcolor{#cc071e}{g}\) mithilfe deren Richtungsvektor \(\begin{pmatrix} 1 \\ -3 \\ 0 \end{pmatrix}\) exakt einzuzeichnen. Es empfiehlt sich, ein geeignetes Vielfaches des Richtungsvektors zu verwenden.

Beispielsweise ist \((-5) \cdot \begin{pmatrix} 1 \\ -3 \\ 0 \end{pmatrix} = \begin{pmatrix} \textcolor{#cc071e}{-5} \\ \textcolor{#cc071e}{15} \\ 0 \end{pmatrix}\) ebenfalls ein Richtungsvektor von \(\textcolor{#cc071e}{g}\).



Schattenpunkt \(S_{3}\) des Dachpunktes \(B_{3}\) ermitteln

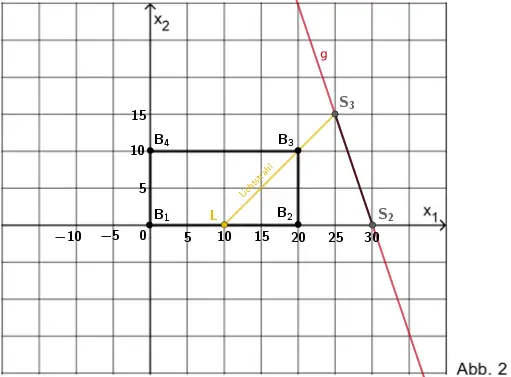

Lichtstrahl durch Dachpunkt B₃, Schattenpunkt S₃ auf der Schnittgeraden g, Scahattenlinie [S₂S₃] der Dachkante [B₂B₃]

Ein von der Lichtquelle \(\textcolor{#e9b509}{L(10|0|12)}\) ausgehender Lichtstrahl projiziert den Schattenpunkt \(S_{3}\) des Dachpunktes \(B_{3}\) in die \(x_{1}x_{2}\)-Ebene. Da die Ebene \(F\) den Dachpunkt \(B_{3}\) enthält, liegt der Schattenpunkt \(S_{3}\) auf der Schnittgeraden \(\textcolor{#cc071e}{g}\) der Ebene \(F\) und der \(x_{1}x_{2}\)-Ebene.



Schattenlinie \([S_{2}S_{3}]\) der Dachkante \([B_{2}B_{3}]\) spiegeln

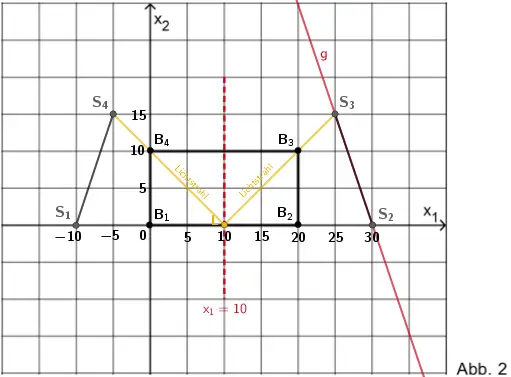

Schattenlinie [S₂S₃] gespiegelt an der Ebene x₁ = 10

Weil die Lichtquelle \(\textcolor{#e9b509}{L(10|0|12)}\) vertikal über dem Mittelpunkt der Kante \([A_{1}A_{2}]\) liegt (vgl. Angabe), ist der Schattenbereich symmetrisch zur Ebene mit der Gleichung \(x_{1} = 10\). Durch Spiegelung der Schattenlinie \([S_{2}S_{3}]\) an dieser Ebene ergibt sich die Schattenlinie \([S_{1}S_{4}]\) der Dachkante \([B_{1}B_{4}]\). In der Aufsicht auf die \(x_{1}x_{2}\)-Ebene von Abbildung 2 erscheint die Symmetrieebene als Gerade (gestrichelt gezeichnet).



Schattenbereich der Flutlichtanlage vervollständigen

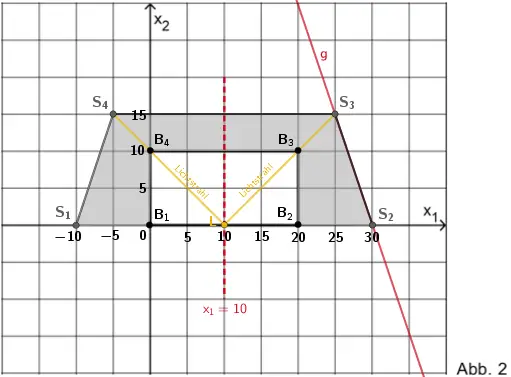

Schattenlinie [S₃S₄] der Dachkante [B₃B₄], Schattenbereich der Flutlichtanlage

Das Einzeichnen der Schattenlinie \([S_{3}S_{4}]\) der Dachkante \([B_{3}B_{4}]\) vervollständigt den Schattenbereich der Flutlichtanlage.



Schattenbereich der Flutlichtanlage

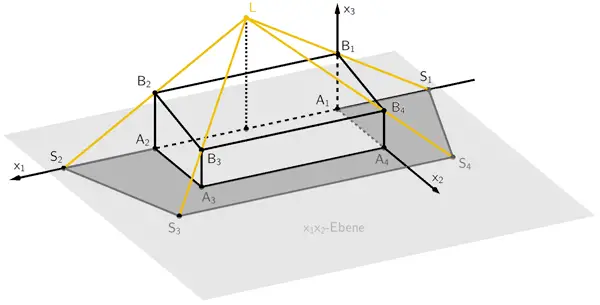

Schattenbereich der Flutlichtanlage (Zeichnung nicht verlangt)



Rechnerische Bestimmung der Koordinaten des Schattenpunktes \(S_{3}\) des Dachpunktes \(B_{3}\) (nicht verlangt)

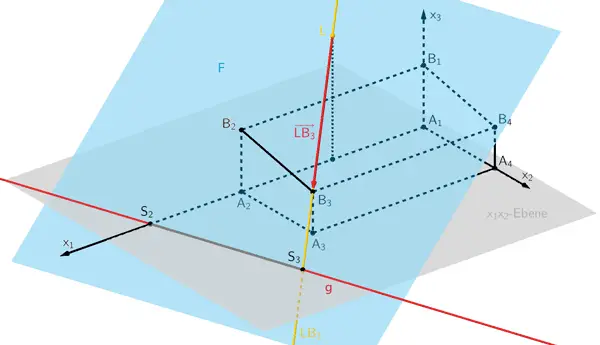

Gerade LB₃ durch den Punkt L (Lichtquelle) und den Dachpunkt B₃, Schattenpunkt S₃

Beispielsweise liefert der Punkt \(\textcolor{#e9b509}{L(10|0|12)}\) und der Verbindungsvektor \(\textcolor{#cc071e}{\overrightarrow{LB_{3}} = \begin{pmatrix} 10 \\ 10 \\ -8 \end{pmatrix}}\) (vgl. Teilaufgabe d) eine Gleichung der Geraden \(\textcolor{#e9b509}{LB_{3}}\) in Parameterform.

Gleichung einer Gerade / Strecke in Parameterform

Gleichung einer Gerad / Strecke in Parameterform

Jede Gerade \(g\) kann durch eine Gleichung in der sogenannten Parameterform

\(g \colon \overrightarrow{X} = \overrightarrow{A} + \lambda \cdot \overrightarrow{u} \enspace\) mit dem Parameter \(\lambda \in \mathbb R\) beschrieben werden.

Dabei ist \(\overrightarrow{A}\) der Ortsvektor eines Aufpunkts (Stützvektor) und \(\overrightarrow{u}\) ein Richtungsvektor der Gerade \(g\).

Gleichung einer Strecke \([AB]\) in Parameterform:

\[\overrightarrow{X} = \overrightarrow{A} + \lambda \cdot \overrightarrow{AB}, \; \textcolor{#cc071e}{\lambda \in [0;1]} \]

\[\begin{align*} \textcolor{#e9b509}{LB_{3}} \colon \overrightarrow{X} &= \textcolor{#e9b509}{\overrightarrow{L}} + \mu \cdot \textcolor{#cc071e}{\overrightarrow{LB_{3}}}; \; \mu \in \mathbb R \\[0.8em] \textcolor{#e9b509}{LB_{3}} \colon \overrightarrow{X} &= \textcolor{#e9b509}{\begin{pmatrix} 10 \\ 0 \\ 12 \end{pmatrix}} + \mu \cdot \textcolor{#cc071e}{\begin{pmatrix} 10 \\ 10 \\ -8 \end{pmatrix}}; \; \mu \in \mathbb R  \end{align*}\]



Schnittpunkt \(S_{3}\) der Geraden \(LB_{3}\) mit der \(x_{1}x_{2}\)-Ebene berechnen:

Hierfür wird die \(x_{3}\)-Koordinate des Ortsvektors \(\overrightarrow{X}\) der Gleichung der Geraden \(LB_{3}\) in die Gleichung \(x_{3} = 0\) der \(x_{1}x_{2}\)-Ebene eingesetzt und die Gleichung nach dem Parameter \(mu\) aufgelöst.



\[LB_{3} \colon \overrightarrow{X} = \begin{pmatrix} 10 \\ 0 \\ \textcolor{#89ba17}{12} \end{pmatrix} + \textcolor{#89ba17}{\mu} \cdot \begin{pmatrix} 10 \\ 10 \\ \textcolor{#89ba17}{-8} \end{pmatrix}; \; \mu \in \mathbb R\]

\[x_{1}x_{2}\text{-Ebene}\colon x_{3} = 0\]



\[\begin{align*}LB_{3} \cap x_{1}x_{2}\text{-Ebene}\colon \textcolor{#89ba17}{12 - 8\mu} &= 0 &&| + 8\mu \\[0.8em] 12 &= 8\mu &&| : 8 \\[0.8em] \mu &= \frac{12}{8} \\[0.8em] &= 1{,}5\end{align*}\]



Einsetzen des Parameterwerts \(\textcolor{#89ba17}{\mu = 1{,}5}\) in die Gleichung der Geraden \(LB_{3}\) ergibt den Ortsvektor \(\overrightarrow{S_{3}}\) des Punktes \(S_{3}\).



\[S_{3} \in LB_{3} \colon \overrightarrow{S_{3}} = \begin{pmatrix} 10 \\ 0 \\ 12 \end{pmatrix} + \textcolor{#89ba17}{1{,}5} \cdot \begin{pmatrix} 10 \\ 10 \\ -8 \end{pmatrix} = \begin{pmatrix} 25 \\ 15 \\ 0 \end{pmatrix}\]

\[\Rightarrow \enspace S_{3}(25|15|0)\]
