Spiegeln von Funktionsgraphen

1. Beschreiben Sie mithilfe der Abbildung, wie der Graph von \(g\) aus dem Graphen von \(f\) hervorgeht. Geben Sie einen Funktionsterm von \(g\) an, indem Sie \(g\) durch \(f\) ausdrücken.
2. Beschreiben Sie, wie der Graph der in \(\mathbb R\) definierten Funktion \(p\colon x \mapsto 4x^2 +8x +4\) aus dem Graphen der in \(\mathbb R\) definierten Funktion \(q\colon x \mapsto x^2\) hervorgeht.

Aufgabe 1

Gegeben sind die in \(\mathbb R\) definierten Funktionen \(f\) und \(g\). Der Graph der Funktion \(f\) ist achsensymmetrisch zur \(y\)-Achse und der Graph der Funktion \(g\) ist punktsymmetrisch zum Koordinatenursprung.

Untersuchen Sie das Symmetrieverhalten des Graphen der Funktion \(h \colon x \mapsto f(x) \cdot \left[ g(x) \right]^4\) bezüglich des Koordinatensystems.



Aufgabe 2

Geben Sie jeweils den Funktionsterm einer Funktion an, die folgende Eigenschaften besitzt:

1. Die Funktion \(f\) besitzt die Wertemenge \([-2;2]\) und \(x = -\frac{\pi}{2}\) sowie \(x = \frac{\pi}{2}\) sind zwei Nullstellen von \(f\).
2. Die Funktion \(g\) divergiert für \(x \to -\infty\) gegen \(+\infty\) und konvergiert für \(x \to +\infty\) gegen \(+3\).
3. Der Graph der Funktion \(h\) ist punktsymmetrisch zum Koordinatenursprung. Er besitzt die Nullstelle \(x = 2\) und es gilt: \(\lim \limits_{x\, \to\, -\infty}h(x) = +\infty\).



Aufgabe 3

1. Beschreiben Sie mithilfe der Abbildung, wie der Graph von \(g\) aus dem Graphen von \(f\) hervorgeht. Geben Sie einen Funktionsterm von \(g\) an, indem Sie \(g\) durch \(f\) ausdrücken.
2. Beschreiben Sie, wie der Graph der in \(\mathbb R\) definierten Funktion \(p\colon x \mapsto 4x^2 +8x +4\) aus dem Graphen der in \(\mathbb R\) definierten Funktion \(q\colon x \mapsto x^2\) hervorgeht.



Aufgabe 4

Gegeben sind die in \(\mathbb R\) definierten Funktionen \(f \colon x \mapsto 2^x + 3x + 4\) und \(g \colon x \mapsto 2^{x+1} + 6x -2\).

Zeigen Sie, dass der Graph der Funktion \(g\) aus dem Graphen der Funktion \(f\) durch

1. eine Streckung in \(y\)-Richtung mit dem Faktor \(2\) und
2. eine Verschiebung in \(y\)-Richtung um \(-10\)

hervorgeht. Begründen Sie, dass die Reihenfolge der Schritte von Bedeutung ist.



Aufgabe 5

Gegeben ist die Funktion \(h\) mit

\[h \colon x \mapsto \begin{cases} \begin{align*} -2^{-x+1}+3 \enspace \text{für} \enspace x &\leq 2 \\[0.8em] \sin{(x-1)+0{,}5} \enspace \text{für} \enspace x &>2\end{align*} \end{cases}\]

auf ihrem maximalen Definitionsbereich \(D_h = \mathbb R\).

Untersuchen Sie die Funktion \(h\) auf Stetigkeit.



Aufgabe 6

Gegeben ist die Funktion \(f \colon x \mapsto \dfrac{2x^2 - 8}{x^2 + x}\) mit maximaler Definitionsmenge \(D_f\).

1. Bestimmen Sie \(D_f\) sowie die Nullstelle(n) von \(f\) und geben Sie die Gleichung(en) der senkrechten Asymptote(n) des Graphen von \(f\) an.
2. Begründen Sie, dass \(y = 2\) die Gleichung der waagerechten Asymptote des Graphen von \(f\) ist.



Aufgabe 7

Geben Sie den Term einer gebrochenrationalen Funktion \(f\) an,

1. deren Graph die senkrechten Asymptoten mit den Gleichungen \(x = -2\) und \(x = 3\), die doppelte Nullstelle \(x = 1\) sowie die waagrechte Asymptote mit der Gleichung \(y = 0\) besitzt.
2. die in \(\mathbb R\) definiert ist und deren Graph die waagrechte Asymptote mit der Gleichung \(y = 1\) besitzt sowie die \(y\)-Achse bei \(3\) schneidet.



Aufgabe 8

Begründen oder widerlegen Sie folgende Aussage:

Wenn der Graph \(G_f\) einer gebrochenrationalen Funktion \(f\) punktsymmetrisch zum Koordinatenursprung ist, so hat \(f\) mindestens zwei Definitionslücken.

Die Abbildung zeigt je einen Ausschnitt des Graphen \(G_{f}\) der Funktion \(f \colon x \mapsto \sqrt{x + 2} - 2\) und des Graphen \(G_{g}\) der Funktion \(g \colon x \mapsto -\sqrt{4 - x} + 4\).

a) Beschreiben Sie schrittweise wie der Graph \(G_{f}\) und der Graph \(G_{g}\) jeweils aus dem Graphen der Funktion \(x \mapsto \sqrt{x}\) hervorgeht und bestimmen Sie jeweils die maximale Definitionsmenge der Funktionen \(f\) und \(g\) durch Rechnung.

Betrachtet wird die Strecke \([PQ]\) der Punkte \(P(x|f(x))\) und \(Q(x|g(x))\) mit derselben Abszisse.

b) Zeigen Sie, dass der Funktionsterm \(d(x) = -\sqrt{4 - x} -\sqrt{x + 2} + 6\) die Länge der Strecke \([PQ]\) in Abhängigkeit der \(x\)-Koordinate des Punktes \(P\) bzw. \(Q\) beschreibt, und geben Sie die Definitionsmenge der Funktion \(d\) an.

c) Bestimmen Sie die \(x\)-Koordinate des Punktes \(P\) bzw. \(Q\), für die die Länge der Strecke \([PQ]\) minimal ist.

Die Gerade \(x = -1\) und die Gerade \(x = 3\) schließen mit den Graphen \(G_{f}\) und \(G_{g}\) ein Flächenstück mit dem Flächeninhalt \(A\) ein.

d) Der Flächeninhalt \(A\) soll zunächst näherungsweise berechnet werden. Hierfür wird das Viereck \(SPQR\) betrachtet, welches die Punkte \(S(-1|f(-1))\), \(P(3|f(3))\), \(Q(3|g(3))\) und \(R(-1|g(-1))\) festlegen. Der Schnittpunkt der Strecken \([PR]\) und \([QS]\) halbiert die Strecken jeweils.

Zeichnen Sie das Viereck \(SPQR\) in die Abbildung ein und schraffieren Sie das Flächenstück mit dem Flächeninhalt \(A\). Beschreiben Sie die wesentlichen Schritte eines geeigneten Lösungsverfahrens, um \(A\) näherungsweise zu berechnen.

e) Berechnen Sie den exakten Wert des Flächeninhalts \(A\).

f) Betrachtet wird nun die Integralfunktion \(\displaystyle I \colon x \mapsto \int_{0}^{x} d(t) dt\).

Geben Sie an, welche der folgenden Terme die Maßzahl des Flächeninhalts \(A\) berechnen (Falsche Antworten zählen negativ).

Geben Sie jeweils den Term einer in \(\mathbb R\) definierten periodischen Funktion an, die die angegebene Eigenschaft hat.

Der Graph der Funktion \(g\) geht aus dem Graphen der in \(\mathbb R\) definierten Funktion \(x \mapsto \sin x\) durch Spiegelung an der y-Achse hervor.

(1 BE)

Betrachtet wird die Schar der in \(\mathbb R\) definierten Funktionen \(f_a\) mit \(f_a(x) = x \cdot e^{ax}\) und \(a \in \mathbb R \backslash\{0\}\). Für jeden Wert von \(a\) besitzt die Funktion \(f_a\) genau eine Extremstelle.

Begründen Sie, dass der Graph von \(f_a\) für \(x<0\) unterhalb der \(x\)-Achse verläuft.

(2 BE)

Geben Sie die Koordinaten des Tiefpunkts des Graphen der in \(\mathbb R\) definierten Funktion \(h(x) = -g(x - 3)\) an.

(2 BE)

Geben Sie die Koordinaten des Tiefpunkts des Graphen der in \(\mathbb R\) definierten Funktion \(h(x) = -g(x - 3)\) an.

(2 BE)

(zur Kontrolle: \(F(1) \approx -\frac{2}{\pi}\))

(5 BE)

Abbildung 1 zeigt ein Hinderniselement in einem Skate-Park.

Abb. 1

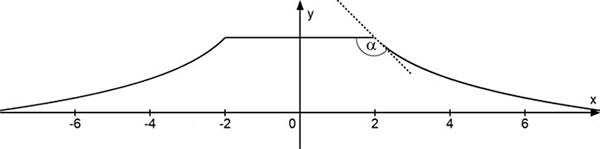

Die Auffahrt des symmetrischen Hinderniselements geht in ein horizontal verlaufendes Plateau über, an das sich die Abfahrt anschließt. Die vordere und die hintere Seitenfläche verlaufen senkrecht zum horizontalen Untergrund. Um die vordere Seitenfläche mathematisch beschreiben zu können, wird ein kartesisches Koordinatensystem so gewählt, dass die \(x\)-Achse die untere Begrenzung und die \(y\)-Achse die Symmetrieachse der betrachteten Fläche darstellt. Das Plateau erstreckt sich im Modell im Bereich \(-2 \leq x \leq 2\). Die Profillinie der Abfahrt wird für \(2 \leq x \leq 8\) durch den Graphen der in Aufgabe 1 untersuchten Funktion f beschrieben (vgl. Abbildung 2). Dabei entspricht eine Längeneinheit im Koordinatensystem einem Meter in der Realität.

Abb. 2

Erläutern Sie die Bedeutung des Funktionswerts \(f(2)\) im Sachzusammenhang und geben Sie den Term der Funktion \(q\) an, deren Graph \(G_{q}\) für \(-8 \leq x \leq -2\) die Profillinie der Auffahrt im Modell beschreibt.

(2 BE)

Beschreiben Sie, wie \(G_{f}\) schrittweise aus dem Graphen der in \(\mathbb R^{+}\) definierten Funktion \(x \mapsto \ln{x}\) hervorgeht. Erklären Sie damit das Monotonieverhalten von \(G_{f}\).

(5 BE)

Die beschriebene Spiegelung von \(G_{f}\) an der Geraden \(x = 4\) kann durch eine Spiegelung von \(G_{f}\) an der \(y\)-Achse mit anschließender Verschiebung ersetzt werden. Beschreiben Sie diese Verschiebung und geben Sie \(a, b \in \mathbb R\) an, sodass \(g(x) = f(ax + b)\) für \(x \in \; ]-\infty;8[\) gilt.

(3 BE)

Durch Spiegelung von \(G_{f}\) an der Geraden \(x = 4\) entsteht der Graph einer in \(]-\infty;8[\) definierten Funktion \(g\). Dieser Graph wird mit \(G_{g}\) bezeichnet.

Zeichnen Sie \(G_{g}\) in Abbildung 1 ein.

(2 BE)

Der Graph der Funktion \(h\) ist streng monoton fallend und rechtsgekrümmt.

(2 BE)

Geben Sie jeweils den Term einer Funktion an, die die angegebene(n) Eigenschaft(en) besitzt.

Die Funktion \(g\) hat die maximale Definitionsmenge \(]-\infty;5[\).

(2 BE)

Erläutern Sie, dass die in \(\mathbb R\) definierte Funktion \(h \colon x \mapsto 4 - e^x\) den Wertebereich \(]-\infty;4[\) besitzt.

(2 BE)

Berechnen Sie die Funktionswerte \(p(0)\), \(p(\pi)\), \(p(2\pi)\), \(p(3\pi)\) und \(p(4\pi)\). Zeichnen Sie für \(x \geq 0\) den Graphen von \(p\) sowie den Graphen der in \(\mathbb R\) definierten Funktion \(-p\,\colon x \mapsto -p(x)\) unter Berücksichtigung der bisherigen Ereignisse in die Abbildung ein.

(4 BE)

(4 BE)

Betrachtet wird die in \(\mathbb R^+\) definierte Funktion \(h \colon x \mapsto -\ln x + 3\,\).

Geben Sie an, wie der Graph von \(h\) schrittweise aus dem Graphen der in \(\mathbb R^{+}\) definierten Funktion \(x \mapsto \ln x\) hervorgeht

(2 BE)

Gegeben sind die in \(\mathbb R\) definierten Funktionen \(g \colon x \mapsto e^{-x}\) und \(h \colon x \mapsto x^3\).

Veranschaulichen Sie durch eine Skizze, dass die Graphen von \(g\) und \(h\) genau einen Schnittpunkt haben.

(2 BE)
