- Details
- Kategorie: Geometrie 1
Gegeben sind die Punkte \(A(30|-5|-12)\), \(B(30|13|0)\), \(C(-30|13|0)\) und \(D(-30|-5|-12)\), die in der Ebene \(E\) liegen.
Begründen Sie, dass das Viereck \(ABCD\) ein Rechteck ist.
(3 BE)
- Details
- Kategorie: Geometrie 1
Bestimmen Sie eine Gleichung von \(E\) in Koordinatenform und geben Sie die besondere Lage von \(E\) im Koordinatensystem an.
(zur Kontrolle: \(E \colon 2x_2-3x_3-26=0\))
(4 BE)
- Details
- Kategorie: Geometrie 1
Bestimmen Sie die Größe des Winkels, den \(E\) mit der \(x_1x_2\)-Ebene einschließt.
(zur Kontrolle: \(\varphi \approx 33{,}7^{\circ}\))
(3 BE)
- Details
- Kategorie: Geometrie 1
Im Folgenden wird ein Sperrwerk an einem Fluss betrachtet, das dem Schutz vor Überflutungen bei Sturmfluten dient. Ein Teil dieses Sperrwerks besteht aus zwei kreisförmigen Metallscheiben, an denen ein Sperrtor befestigt ist. Durch Drehung der Metallscheiben wird das Sperrtor in verschiedene Stellungen gebracht.
In einem Koordinatensystem werden die beiden Metallscheiben durch die Grund- und die Deckfläche eines geraden Zylinders dargestellt. Die \(x_1\)-Achse verläuft durch die Mittelpunkte dieser beiden Kreisflächen und entspricht der Drehachse der Metallscheiben.
Die Ebene \(E\) schneidet den Zylinder im Rechteck \(ABCD\) und zerlegt diesen in zwei Teilkörper. Der kleinere Teilkörper entspricht dem Sperrtor in einer speziellen Stellung (vgl. Abbildung 1). Eine Längeneinheit entspricht einem Meter in der Realität.
Es wird vereinfachend ausschließlich ein Wasserstand betrachtet, bei dem die Wasseroberfläche im Modell in der \(x_1x_2\)-Ebene liegt.
Abb. 1
Geben Sie den Durchmesser einer Metallscheibe und den Abstand der beiden Metallscheiben jeweils in Metern an.
(2 BE)
- Details
- Kategorie: Geometrie 1
Ist das Sperrtor geöffnet, so liegt dessen rechteckige Seitenfläche unterhalb der Wasseroberfläche und ist parallel zu ihr (vgl. Abbildung 2a). Ist das Sperrtor geschlossen, so steht die Seitenfläche senkrecht zur Wasseroberfläche (vgl. Abbildung 2b).

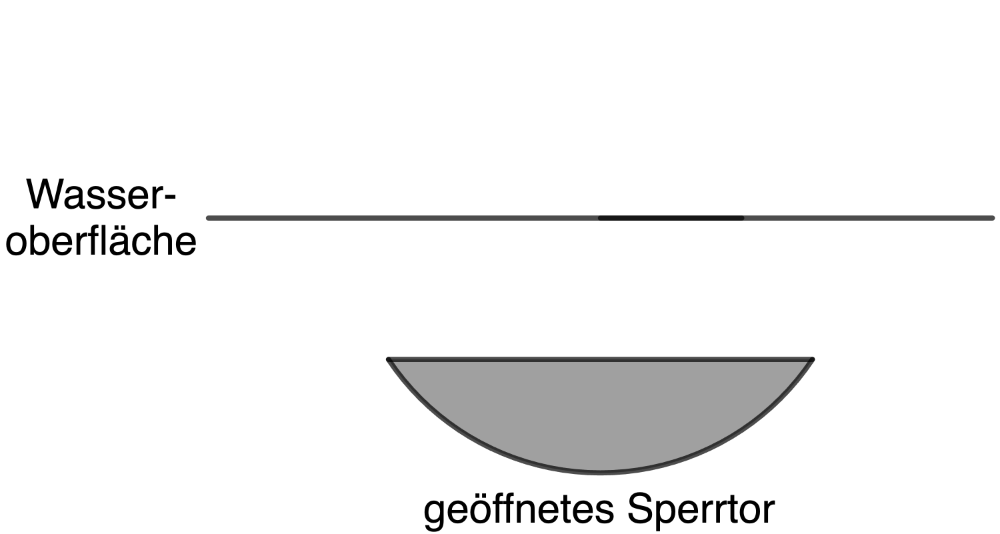

Abb. 2a

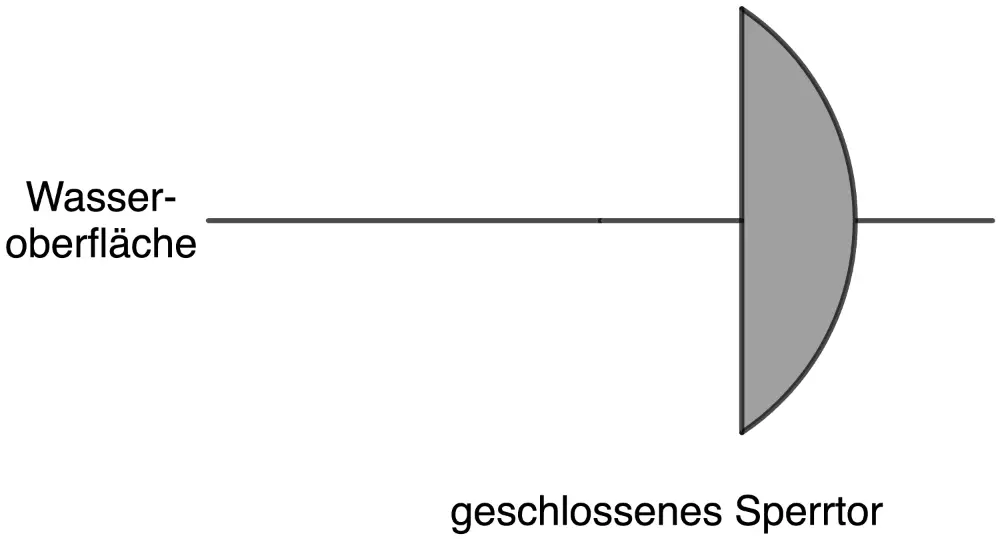

Abb. 2b
Dei einem Schließvorgang wird das geöffnete Sperrtor durch eine Vierteldrehung der Metallscheiben mit konstanter Geschwindigkeit innerhalb von 15 Minuten geschlossen.
Zu einem bestimmten Zeitpunkt während des Schließvorgangs befinden sich erstmals Teile des Sperrtors an der Wasseroberfläche. Bestimmen Sie mithilfe des Ergebnisses von Aufgabe c die Zeit, die ab diesem Zeitpunkt bis zum Ende des Schließvorgangs vergeht.
(3 BE)
- Details
- Kategorie: Geometrie 1
Die tiefste Stelle eines Schiffs bewegt sich im Modell auf der Gerade \(g \colon \overrightarrow{X} = \begin{pmatrix} 0\\-17\\-8 \end{pmatrix} + \lambda \cdot \begin{pmatrix} 0\\1\\0 \end{pmatrix}, \, \lambda \in \mathbb R\). Beurteilen Sie anhand einer Rechnung, ob das Schiff das Sperrwerk passieren kann, wenn das Sperrtor geöffnet ist.
(5 BE)
